热修复技术最后一弹！

开篇

经过前三篇文章的讨论，相信有读者们已经能够完全掌握类Instant Run原理的热修复方案了，但是在原理和实现之间还是有着众多细节问题需要我们去解决的。本文将会举出一些笔者在从demo到线上应用这一流程当中遇到的问题，并分享一些解决这些问题的经验。其中会涉及到一些关于编译、工具、语言等相关的小知识。相信读者们踩完这些坑之后，会发现自己实现一套热修复框架是一件非常简单的事情。

编译相关

在处理APP编译时注入工具的选择上，考虑到运行速度和代码量，笔者选用了ASM，原本以为在ASM Bytecode Outline插件的协助下，进行字节码逻辑的注入是一件非常简洁的事情，但实际上在开发过程中遇到的小问题（多是Error的形式）远比我们想象的要多。由于ASM没有改动后的校验，不像编译器一般在compile阶段会检查不合法的语义语法，在编写的过程中，绝大多数的问题都是字节码插桩完成，打包成功，运行时报错（Error），下面会列出一些遇到过的字节码注入问题，在通过标准编译器编译代码时这些问题都会被编译器找到并提示，因此在运行时基本不会遇到。

java.lang.IncompatibleClassChangeError: Found interface com.xxx.hotfix.runtime.patch.RuntimeDirector, but class was expected (declaration of 'com.xxx.hotfix.runtime.patch.RuntimeDirector' appears in /data/app/com.xxx.hotfix.demo--s-04slO01UaxvrwU6HArg==/base.apk)

这个异常中的RuntimeDirector实际是一个接口，在调用接口内方法的时候没有使用invoke-interface指令而使用了invoke-virtual指令

java.lang.IllegalAccessError: Illegal class access: 'com.xxx.hotfix.demo.TestCommonSyntheticPatch' attempting to access 'com.xxx.hotfix.demo.TestCommon' (declaration of 'com.xxx.hotfix.demo.TestCommonSyntheticPatch' appears in /data/user/0/com.xxx.hotfix.demo/cache/xxxFix/patch.zip)
        at com.xxx.hotfix.demo.TestCommonSyntheticPatch.invocationDispatch(Unknown Source:0)
        at com.xxx.hotfix.demo.TestCommon.privateTestModifiedField(Unknown Source:13)
        at com.xxx.hotfix.demo.TestCommon.testField(TestCommon.java:27)
        at com.xxx.hotfix.demo.TestCommon.execTestCase(TestCommon.java:80)
        at com.xxx.hotfix.demo.MainActivity$onCreate$3.onClick(MainActivity.kt:26)
        at android.view.View.performClick(View.java:7252)

这里是一个新生成的类，在访问原有类的时候会抛出了IllegalAccessError，原因是没有通过访问级别的校验，比如一个类访问了另一个类的private方法，这也是compiler在编译时能够检出的问题。

1	java.lang.InstantiationException: java.lang.Class<com.xxx.hyperion.discuss.main.forum.BaseForumAdapter_SyntheticPatch> cannot be instantiated

这个Error是构造试图一个abstract类的对象时抛出的，比较常见，反射newInstance一个抽象类就可以复现了。

java.lang.VerifyError: Verifier rejected class com.xxx.hotfix.demo.TestSyntheticPatch: void com.xxx.hotfix.demo.TestSyntheticPatch.onCreate(android.os.Bundle) failed to verify: void com.xxx.hotfix.demo.TestSyntheticPatch.onCreate(android.os.Bundle): [0x67] register v0 has type Reference: java.lang.Object but expected Precise Reference: java.lang.String (declaration of 'com.xxx.hotfix.demo.TestSyntheticPatch' appears in /data/user/0/com.xxx.hotfix.demo/cache/xxxFix/patch.zip)

这个问题乍一看其实没什么头绪的，因为本身是虚拟机加载类时的Error，没有具体问题的栈堆，message的信息也比较少，所以逐个方法逐行指令定位问题，最后发现是一个Integer实例被aload指令放到栈顶，而使用栈顶数据的方法对应的参数签名是I，也就是int类型。到这里可能有的读者会奇怪，为什么这样是不行的呢？编写代码时，Integer类型的值是可以作为参数传递给int类型使用的。我们可以来看一下下面这段代码和其javap后的指令。

public void test() {
    Integer integer = 0;
    this.method(integer);
}

public void test();
    descriptor: ()V
    flags: ACC_PUBLIC
    Code:
      stack=2, locals=2, args_size=1
         0: iconst_0
         1: invokestatic  #1                  // Method java/lang/Integer.valueOf:(I)Ljava/lang/Integer;
         4: astore_1
         5: aload_0
         6: aload_1
         7: invokevirtual #2                  // Method java/lang/Integer.intValue:()I
        10: invokevirtual #3                  // Method method:(I)V
        13: return

很明显，指令数量比起代码来说多了不少，显然编译器在编译时做了些什么。看下第1行，调用了Integer.valueOf()方法为局部变量赋值，第7行，在作为参数传递给method方法时，又隐式调用了Integer#intValue()方法，将包装类型转为了原始类型。可见，能够在编写代码时完全不区分原始类型和包装类型的使用，完全是仰仗了编译器为逻辑做的隐式调用。Java代码的隐式调用还有很多，比如字符串拼接时会通过StringBuilder完成、父类只有默认构造函数时子类构造函数会隐式调用super()；其他的编译处理还有桥接等，泛型的实现离不开桥接方法的生成。

Object类的FIELD

在这一节的开头，可以先请大家想一想，一个class中是否可以存在两个同名的field？当然，既然这么问出来，答案肯定是可以，虽然在日常的Java coding中，IDE和compiler都会警告我们这样不合法，但是在kotlin中就非常容易出现上述的情况。

private static android.app.Application INSTANCE;
  descriptor: Landroid/app/Application;
  flags: ACC_PRIVATE, ACC_STATIC
  RuntimeInvisibleAnnotations:
    0: #50()

private static final com.xxx.hyperion.main.home.AppConfigModel appConfigModel;
  descriptor: Lcom/xxx/hyperion/main/home/AppConfigModel;
  flags: ACC_PRIVATE, ACC_STATIC, ACC_FINAL

public static final com.xxx.hyperion.app.HyperionApplicationHelper INSTANCE;
  descriptor: Lcom/xxx/hyperion/app/HyperionApplicationHelper;
  flags: ACC_PUBLIC, ACC_STATIC, ACC_FINAL

这是一个object类所声明的成员，可以看到有两个名称为INSTANCE的field，一个是object类原本的单例对象，一个是开发者手动声明的对象；其实这样可以说明，虚拟机区分member是会用到签名的。既然可能会有两个同名field member的存在，在反射获取field时，就需要注意原生反射API提供的getField()方法在这种情景下并不能满足索引的需求了，获取Field实例，不仅要名称，还要它对应的签名。

Javassist检查异常

1	javassist.bytecode.BadBytecode: conflict: top and java.lang.Object

Javassist会对某些操作字节码的API做编译检查，上面这个问题在Javassist可能会抛出的异常中也属于是比较难以定位的了，不像语法检查，没有直接的错误提示，只能够逐行代码debug。最后定位发现，该问题出在，插入代码时并没有使用Javassist提供的insert API，而是通过字节码代码的方式为try-catch语句的try语句块中新增了一个局部变量，然后在try-catch外部使用了这个局部变量。很明显，局部变量是有作用域的，在ExceptionTable中会标记try-catch语句包裹的范围，范围内声明的局部变量作用域就在ExceptionTable的startPc和endPc之间，Javassist在insert逻辑时，也同时处理了作用域问题，可见改动字节码时需要注意的东西还是非常多的。最后的改动就是将ExceptionTable中的startPc改动为声明局部变量的下一行，让这个局部变量的作用域不在ExceptionTable的覆盖区间内。
与之相似的，局部变量的作用域的范围也会体现在LocalVariableTable中，并且javassist是会检查这个作用域的，如果在作用域外引用到了这个变量，就会产生问题。

方法体过大

1	Method exceeds compiler instruction limit: 22581 in java.util.Map com.xxx.hotfix.patch.PatchDispatcherImpl.loadPatchDeliverInfo()

又是一个正常开发中很难遇到的问题，因为制作补丁的过程中，有一部分方法的生成是通过字节码工具完成的，在改动范围非常大的时候，对应生产的方法体也就会大很多，比如这个例子中，指令数就超过了20000条，当然解决方式也比较简单，将逻辑拆分到不同的方法当中，再由一个方法统一调用就可以解决了。举例就是，这个方法可能处理了10000个类，我们可以将其拆分成10个方法，每个方法处理1000个类，最后再由原先的方法调用中间生成的10个方法。

R.class的处理

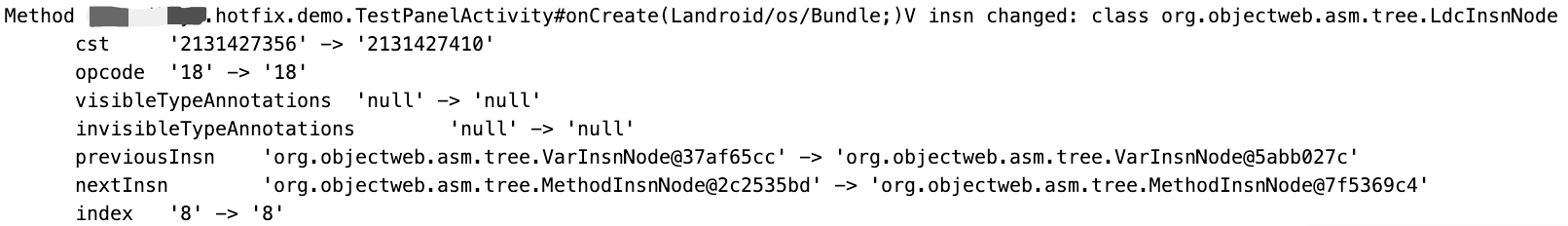

热修复方案上线后的一段时间里，有同学反馈在制作补丁时偶尔会遇到如下所示的问题
常量改变的示例

改动检测工具检测到了一个整型常量的读取变更，根据指令信息我们找到了对应的源码，发现这个整型常量实际上就是对R文件内声明字段的引用，这些字段在构建时生成，并且为常量，class文件编译时编译器会直接将使用处对字段的引用内联,也就是将其替换成对应的字面常量。可实际上代码中对R的引用并没有被改动过，深究发现生成默认的构建方式中，gradle使用aapt2生成R文件时并不能保证每次构建时字段的值完全一致。因此保证R的一致性成为了自动化检测改动工具的重要功能。需要注意的是，由于app模块和library模块对R的处理方式不同，library模块生成的R并非是常量，因此这里只需要处理app工程中的R文件即可。
最开始的设想，通过保存构建时的R.jar文件，额外处理构建补丁的流程，在原工程的compilerJavac的任务前，将生成的R.jar替换成之前构建时保存的文件即可，这样能够保证构建补丁生成class文件时，被内联的值和线上包的值一定保持相同。但在后续的调研中发现，aapt2虽然不支持aapt中的使用public.xml固定资源，但是新增的--emit-ids和--stable-ids也可以做到输出并重新复用R文件内容。
