AGP 7.0版本更新了，网络上不少大佬也给出了替代方案，并且还提到了TransfromAction，那这个TransformAction到底是什么呢？又和Transform API有什么关系呢？就让这篇文章带大家一探究竟。

前言

2021年7月，Android Gradle Plugin更新了7.0版本，大家惊奇的发现，可以算得上是“家喻户晓”的Android AOP工具Transfrom标记为deprecated了，并且在注释中并未提供直接的替换类。去网上搜了搜，发现也有很多相关的文章，不过得益于国内“借鉴”的风气，我发现很多文章都不约而同的提到了一个接口：TransformAction，并在文章中声称TransformAction就是Transform的代替。真的是这样吗？这个TransformAction到底是什么？他能否完全替代Transform的功能？这篇文章就带大家一起来探究。

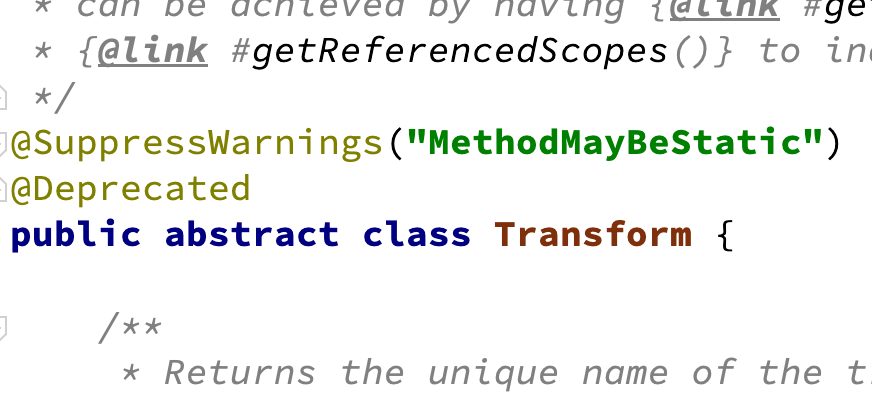

transform被废弃

TransformAction in Gradle

了解一个模块最好的方式就是看官方文档，点这里。当然如果嫌太长，可以先看下我的总结：TransformAction是一个使用依赖前的转换API，可以注册两个属性间的转换Action，将依赖从一个状态切换到另一个状态。
让我们从代码入手，先来看看TransformAction的声明

1
2
3
4
5
6
public interface TransformAction<T extends TransformParameters> {
    @Inject
    T getParameters();

    void transform(TransformOutputs var1);
}

简单到爆，一共就两个方法，getParameters还被@Inject标记，不需要实现，只有一个transform方法需要实现，看名字就知道，需要在transform方法中进行转换的处理，再来一段最简单示例

1
2
3
4
5
6
7
8
9
10
11
12
13
import org.gradle.api.artifacts.transform.TransformParameters;

public abstract class MyTransform implements TransformAction<TransformParameters.None> {
    @InputArtifact
    public abstract Provider<FileSystemLocation> getInputArtifact();

    @Override
    public void transform(TransformOutputs outputs) {
        File input = getInputArtifact().get().getAsFile();
        File output = outputs.file(input.getName() + ".transformed");
        // Do something to generate output from input
    }
}

可以看到输入的文件内容和输出的地址都可以通过框架获取。那么输入从哪里来呢？所有依赖的文件都需要作为输入被处理吗？显然不是，前文也说过，TransformAction基于依赖所具有的属性进行转换，在其注册时，提供了方法指定所需要的API。

1
2
3
4
5
6
7
// groovy code
dependencies {
    registerTransform(Minify) {
        from.attribute(minified, false).attribute(artifactType, "jar")
        to.attribute(minified, true).attribute(artifactType, "jar")
    }
}

上面的代码段展示了注册TransformAction的方式，from和to分别标记了需要处理的attribute和处理之后的attribute，符合输入条件的依赖才会被注册的TransformAction进行处理。另外，在dependencies闭包下调用注册方法也应证了TransformAction是为引入的依赖进行服务的。
因此，在使用TransformAction时需要特别注意的只有两点：1. 转换的起始状态和目标状态是什么， 2. 转换的具体实现。

举栗子

概念的介绍可能不太直观，那么举一个在Android中非常常见的例子，Android ARchive文件的使用。
Android ARchive，也就是.aar后缀的资源包，gradle是如何使用它的呢？如果有同学尝试过就知道，如果是默认使用java-libray的工程，肯定无法依赖并使用aar的，引入时会报Could not resolve ${dependencyNotation}，说明在Android Gradle Plugin当中，插件对aar包的依赖进行了处理，只有通过了插件处理，才能正确使用aar内的资源。那就来看看AGP是如何在TransformAction的帮助下做到这点的。本所有代码来自Android Gradle Plugin 7.0.0。
既然aar是一个非常常见的格式，那可以尝试从这个类型的声明入手，全局搜一下"aar"，在搜索列表里发现了一个重要内容

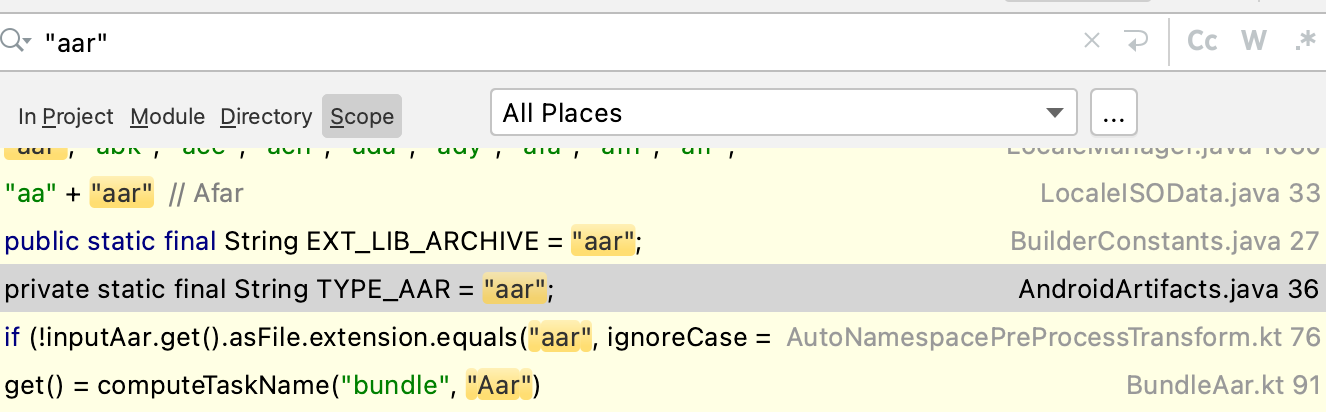

检索结果

AndroidArtifacts，注释写了：Helper for publishing android artifacts, both for internal (inter-project) and external (to repositories)，可以用于帮助发布一些项目内或仓库的android文件,如其名，在类中枚举了一系列Android中可能用到的文件。再进一步看一看AAR枚举的调用点

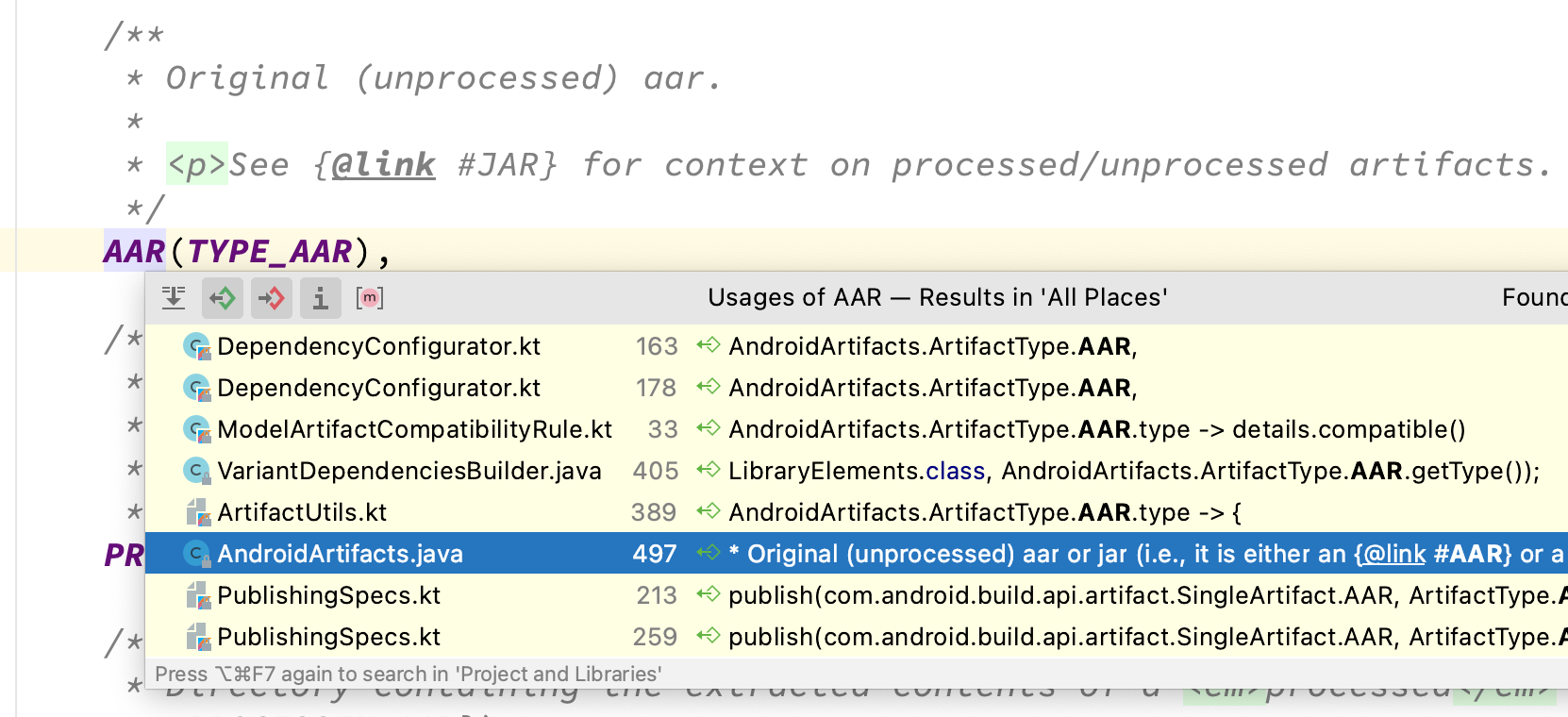

AAR使用

调用点不多，我们可以按顺序一个个查看，当然，从名字来看，还可以再缩小定位范围，DependencyConfigurator和我们查找的aar引用看上去就有很大的关联性，那就先从这个类入手。

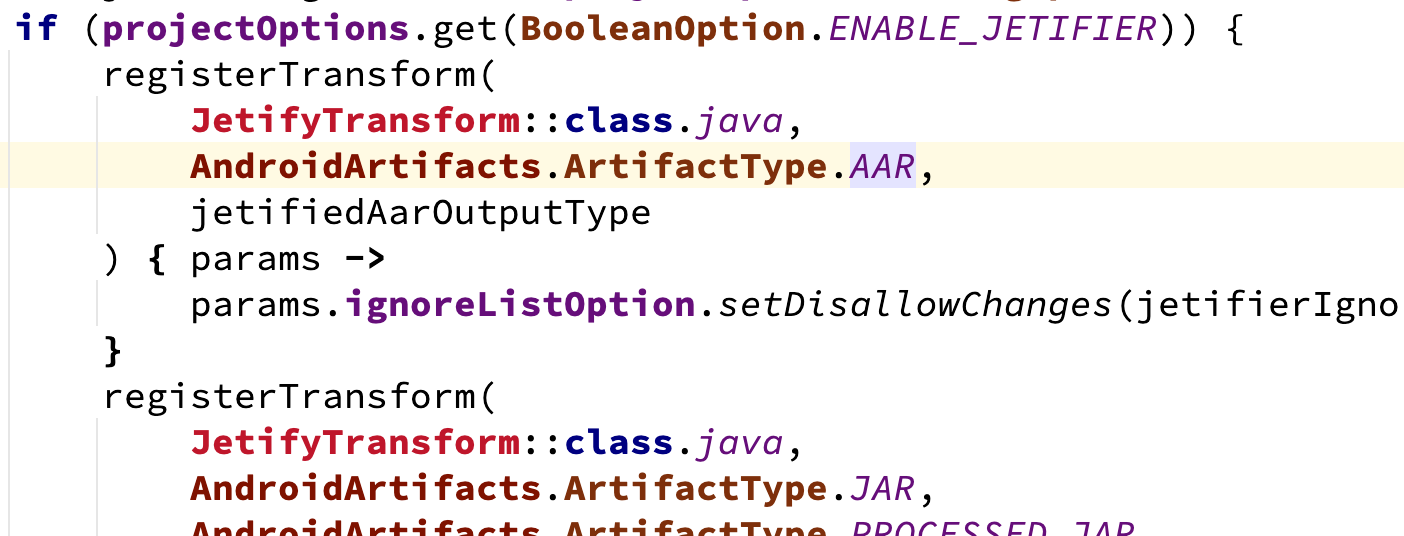

DepdencyConfigurator

跳转过来就发现，上面有一个registerTransform()方法的调用，追溯调用，发现最后会调用到project.dependencies.registerTransform()，而这个方法的第一个参数就是Class<? extends TransformAction<T>>，关联上了，看上去AAR这个artifact确实需要TransformAction的处理。使用AndroidArtifacts.ArtifactType.AAR的类是JetifyTransform，Jetfiy，是不是很眼熟，迁移androidx时就有jetify相关的配置，不过我们把jetfiy放到后面，先来看下有没有直接和AAR相关的TransformAction。浏览下DependencyConfigurator，找到个简单粗暴的命名：AarTransform。
点进AarTransform，会有一种豁然开朗的感觉，注释写着Transform that returns the content of an extracted AAR folder（返回解压到AAR文件夹内容的Transform），还列出了一系列类型

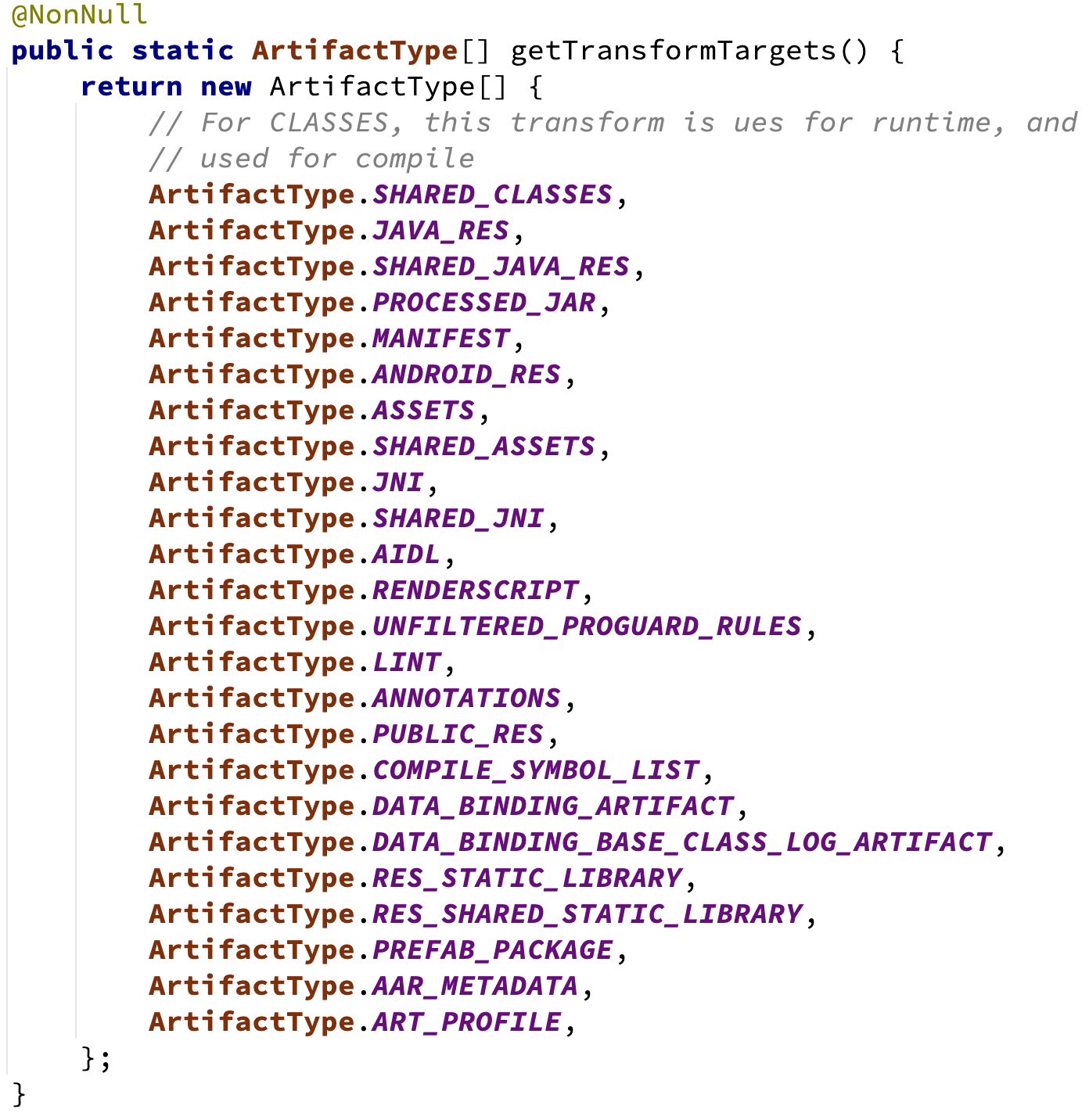

声明

很容易就能够看出来，这里声明的是所有AAR包中可能出现的资源类型，再看下面的transform()方法

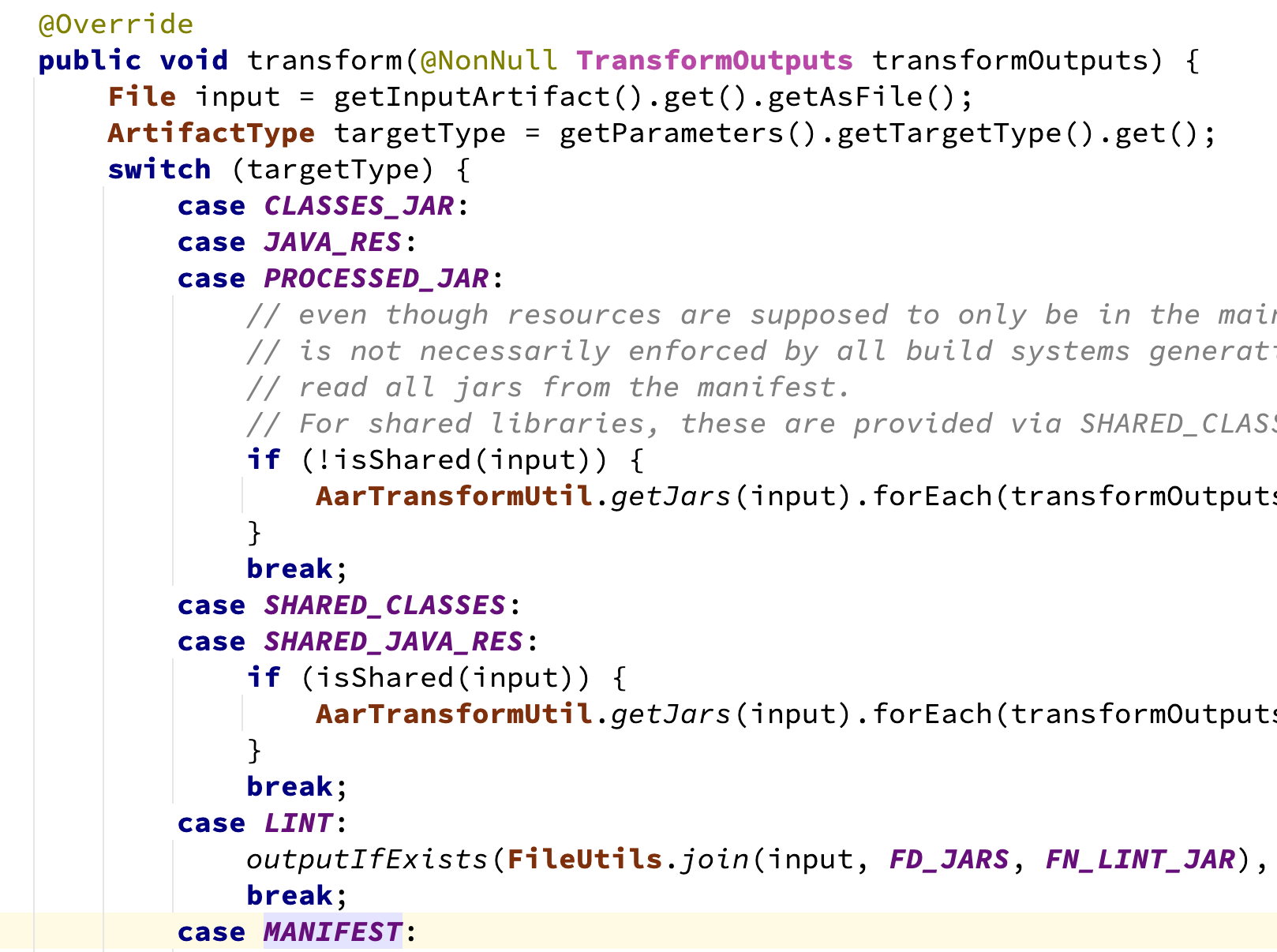

transform

也是很直接的逻辑，根据类型将aar包中的文件解压到输出目录，且输入输出都是框架提供的，使用者并不需要关心。

举栗子2

上文提到了Jetify，那这里再以Jetify举个例子。让我们先回忆一下jetifier是做什么用的——jetifier可以将引用依赖内的android.support.*引用都替换为对androidx的引用。知道了这一点，让我们来看下注册的逻辑

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// com.android.build.gradle.internal.DependencyConfigurator

if (projectOptions.get(BooleanOption.ENABLE_JETIFIER)) {
    registerTransform(
        JetifyTransform::class.java,
        AndroidArtifacts.ArtifactType.AAR,
        jetifiedAarOutputType
    ) { params ->
        params.ignoreListOption.setDisallowChanges(jetifierIgnoreList)
    }
    registerTransform(
        JetifyTransform::class.java,
        AndroidArtifacts.ArtifactType.JAR,
        AndroidArtifacts.ArtifactType.PROCESSED_JAR
    ) { params ->
        params.ignoreListOption.setDisallowChanges(jetifierIgnoreList)
    }
}

第一行会读取一个属性，ENABLE_JETIFIER，是不是很熟悉，迁移androidx的时候，官方文档会要求开发者在gradle.properties文件中增加打开jetifier开关的配置，这个开关的使用场景就是这里。然后，会为aar和jar类型的依赖都注册JetifyTransform，很显然，aar文件和jar文件都会包含代码逻辑，都需要检查是否有android.support.*的引用。然后是transform()的逻辑，这个方法的注释写的非常清楚，这里就只挑重点逻辑来讲

1
2
3
4
5
6
7
8
9
10
11
// com.android.build.gradle.internal.dependency.JetifyTransform
override fun transform(transformOutputs: TransformOutputs) {
    val inputFile = inputArtifact.get().asFile

    val outputFile = transformOutputs.file("jetified-${inputFile.name}")
    jetifierProcessor.transform2(
        input = setOf(FileMapping(inputFile, outputFile)),
        copyUnmodifiedLibsAlso = true,
        skipLibsWithAndroidXReferences = true
    )
}

简单来说，jetifier将要处理的依赖分为4类

  1. androidx的依赖库
  2. 废弃的support依赖库
  3. 被配置为忽略的依赖库
  4. 不符合上述条件的其他依赖库

1和3都不需要处理，直接忽略，2可能是未被dependency substitution替换，或者是没有相应的androidx版本，这种情况的库也会被忽略，只有符合第4点的依赖需要被处理。具体的处理逻辑在com.android.tools.build.jetifier.processor.Processor中，Processor会解压缩aar或者jar包，并将.class文件，.java文件（比如jar包中的source）,.xml文件，proguard.txt文件中对android.support*的依赖都替换为响应的androidx依赖，并且如果有pom文件的话也会进行处理。完成后会将处理过的资源重新压缩，并且会带上jetified的前缀。这个前缀相信大家都很熟悉了，在更新依赖时，某些构建错误中都能发现它的身影。

一些使用的注意点

  • TransformAction在使用依赖前才会执行，并且第一次执行后会在.gradle/caches下生成缓存
  • TransformAction需要将输出写入到TransformOutputs指定的位置
  • 如果输出类型为文件时，不能通过TransformOutputs指定多个输出文件的目录，仅有第一个会生效，因此无法用它来实现Fataar的功能

Transform in Android Gradle Plugin

TransformAction介绍的差不多了，再回来聊一下Transform。”A Transform that processes intermediary build artifacts.”——注释的介绍也很直接的指出了Transform这个工具实际上用于构建中间产物的转换。而且他的实现方式也没有非常复杂，每一个新注册的Transform都会对应一系列的Task，如果开启了允许gradle在sync时构建task列表的功能，则能在Android Studio右侧的gradle列表中找到根据transform所生成的task了。
知道了Transform运行时的载体，那么Transfrom的输入输出是如何确定的呢？开发者有如何在实现逻辑时拿到自己想要处理的输入资源呢？仔细看Transform的API，会发现两个需要子类实现的方法——getScopes()和getInputTypes()，从这两个方法的注释可以看出它们的返回值决定了当前Transform的输入，输出的类型则通过getOutputTypes()来确定。
最后就是如何确定资源的所属了，大家都知道，在Android构建的过程中，生成的资源也是很多的，Transform能够处理的中间产物也有很多，而为这些资源进行分类和注册是通过TransfromManager来完成的。TransformManager会将需要处理的资源集合以TransformStream的形式进行组织，并且在新增Stream的时候也会为其指明对应的Scope和ContentType。以源码中注册项目中的class文件Stream的代码举例（删了一些流程无关代码）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
// com.android.build.gradle.internal.TaskManager
protected fun addJavacClassesStream(creationConfig: ComponentCreationConfig) {
    val artifacts = creationConfig.artifacts
    val javaOutputs = artifacts.get(JAVAC)

    // create separate streams for the output of JAVAC and for the pre/post javac
    // bytecode hooks
    val transformManager = creationConfig.transformManager
    transformManager.addStream(
            OriginalStream.builder("javac-output") // Need both classes and resources because some annotation
                    // processors generate resources
                    .addContentTypes(ImmutableSet.of(DefaultContentType.CLASSES))
                    .addScope(QualifiedContent.Scope.PROJECT)
                    .setFileCollection(project.layout.files(javaOutputs))
                    .build())
    val variantData = creationConfig.variantData
    transformManager.addStream(
            OriginalStream.builder("pre-javac-generated-bytecode")
                    .addContentTypes(ImmutableSet.of(DefaultContentType.CLASSES))
                    .addScope(QualifiedContent.Scope.PROJECT)
                    .setFileCollection(variantData.allPreJavacGeneratedBytecode)
                    .build())
    // post-javac-generated-bytecode
}

可以看到上面的逻辑为TransformManager添加了数个OriginalStream，第一个以”javac-output”为名的Strean，为其指定的Scope为Scope.PROJECT，ContentTypes为DefaultContentType.CLASSES，javaOutputs这个输入就是实际需要处理的资源（通过debug可以知道，这个输入实际上就是javac之后的class文件集合所在的目录，路径为/build/intermediates/javac/${variant}/classes）。第二个”pre-javac-generated-bytecode”，其实就是kotlin编译后的class文件（路径为/build/tmp/kotlin-classes/${variant}，因为kotlin的编译是在java之前的，所以会归到pre这个Stream中。其他Stream的声明方式也是类似，在执行到对应Transform时，就会根据Transform需要的Scopes和ContentTypes选择符合条件的Stream，经过Transform的处理之后，会被消费，然后一个新的Stream会被构造出来并供下一个Transform使用。下面的流程图能够比较直观的展示stream消耗的流程

Transform Stream consume

回到Transform替换方案

大致了解了TransformAction和Transform，那再让我们回到前言提到的Transform的废弃上来。虽然代码中没有举出Transform的替代方案，但是从代码中我们还是能够看出一些端倪的，从TaskManager可以找到一个新增的Task：TransformClassesWithAsmTask，他有一个即视感非常强烈的前缀，并且其中的成员也让人感觉非常熟悉

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 下面两个field标记了输入（有.class文件和.jar文件），Transform中对应的就是transformInvocation.inputs
abstract val inputClassesDir: ConfigurableFileCollection

abstract val inputJarsDir: DirectoryProperty

// 这个field用于确定输出目录
abstract val inputJarsWithIdentity: JarsClasspathInputsWithIdentity

// 一些环境变量和classpath
abstract val runtimeClasspath: ConfigurableFileCollection

abstract val bootClasspath: ConfigurableFileCollection

// 输出，Transform中对应的是transformInvocation.outputProvider
abstract val classesOutputDir: DirectoryProperty

abstract val jarsOutputDir: DirectoryProperty

inputClassesDir和inputJarsDir的赋值也和TransformManager添加Stream时指定的FileCollection相同

1
2
3
4
5
6
7
8
9
inputClassesDir.from(creationConfig.artifacts.getAllClasses().filter {
    !it.name.endsWith(DOT_JAR)
})

inputJarsWithIdentity.inputJars.from(
        creationConfig.artifacts.getAllClasses().filter {
            it.name.endsWith(DOT_JAR)
        }
)

以inputClassesDir的内容举例，下面是allClasses的赋值，在AbstractAppTaskManager中，这个类是Java编写的

1
2
3
4
5
6
7
8
9
10
11
12
final Provider<Directory> javacOutput = creationConfig.getArtifacts().get(JAVAC.INSTANCE);
final FileCollection preJavacGeneratedBytecode =
        creationConfig.getVariantData().getAllPreJavacGeneratedBytecode();
final FileCollection postJavacGeneratedBytecode =
        creationConfig.getVariantData().getAllPostJavacGeneratedBytecode();
// 删除了一些不必要的逻辑
ConfigurableFileCollection files =
        creationConfig
                .getServices()
                .fileCollection(
                        javacOutput, preJavacGeneratedBytecode, postJavacGeneratedBytecode);
creationConfig.getArtifacts().appendToAllClasses(files);

可以看到上文中提到的三个Java类编译后的相关输入，由此可见旧版的Transform和新增的TransformClassesWithAsmTask处理的源基本相同。那不同的点就在于transform这个流程了。TransformClassesWithAsmTask如其名所示，相当于强制使用了ASM进行字节码的处理（关于ASM的介绍可以参考这篇文章)，并且和之前Transform使用Stream的方式不同——Stream每次被消耗后，都会通过io在build/intermediates/transforms文件夹下生成对应的输出目录，然后下一个Transform再使用之前的输出目录作为输入。TransformClassesWithAsmTask使用了visitorsList这个field维护了一个ClassVistorFactor的列表，进行transform流程时，也只需要依次应用对应的ClassVisitor即可，不需要再为每一次transform准备一个io的输出了。
那么可见，TransformClassesWithAsmTask的使用也是非常简单的，只需要注册实现的AsmClassVisitorFactory即可。官方的gradle-recipes也有AsmTransformApi的使用用例。在groovy脚本中，使用方法写出来有些类似下面

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
import com.android.build.api.instrumentation.*
import org.objectweb.asm.ClassVisitor
import org.objectweb.asm.util.TraceClassVisitor

androidComponents {
    onVariants(selector().all(), { variant ->
        variant.transformClassesWith(ExampleClassVisitorFactory, InstrumentationScope.ALL) {
            it.getTransformString().set("transform params")
        }
        variant.setAsmFramesComputationMode(FramesComputationMode.COPY_FRAMES)
    })
}

interface ExampleParams extends InstrumentationParameters {
    @Input
    Property<String> getTransformString()
}

abstract class ExampleClassVisitorFactory implements AsmClassVisitorFactory<ExampleParams> {
    ClassVisitor createClassVisitor(
            ClassContext classContext,
            ClassVisitor classVisitor
    ) {
        return new TraceClassVisitor(nextClassVisitor, PrintWriter(System.out))
    }

    boolean isInstrumentable(ClassData classData) {
        return classData.className.startsWith("com.example")
    }
}

能看到和TransformAction的注册非常像，但是实际上AsmClassVisitorFactory的使用和TransformAction并没有直接的联系，仅仅是gradle提供的objectFactory可以帮助实例化声明的接口用于参数传递。

为了兼容该做什么？

TransformClassesWithAsmTask目前其实并不灵活，绑定了ASM的使用，并且无法像Transform一样预先收集所有的依赖classpath，并且在已有的注释中也写明了当前的api并不稳定，后续可能会有较大的更新。综合来看其实并不需要着急进行新框架的兼容，等到稳定版本发布之时再考虑兼容的问题也并不迟。
